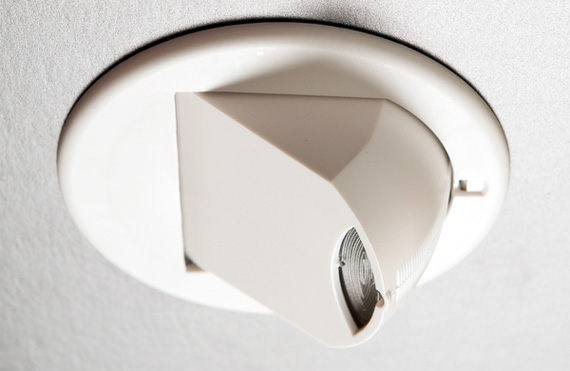

Датчик присутствия DIGIDIM 314

Датчик присутствия DIGIDIM 314 - микроволновый датчик, который позволяет управлять освещением по DALI протоколу в зависимости от присутствия людей. DIGIDIM 314 регистрирует движение, благодаря высокочувствительному элементу. Он работает, излучая микроволновый сигнал малой мощности, и оценивая изменения принятого отражённого сигнала. 314 датчик снабжён регулятором положения, что позволяет гибко подстраиваться под различные помещения. Датчик присутствия полностью совместим с другим оборудованием управления освещения Helvar DALI c программами Designer и Toolbox.


Полезные советы

• Располагайте датчик, чтобы требуемая рабочая зона перекрывалась зоной чувствительности датчика.
• Не устанавливайте датчик ближе 1м. от любых источников света, ветра или тепла.
• Крепите датчик только к устойчивым неподвижным поверхностям.
• Устанавливайте датчик как можно дальше от металлических предметов.
• Зона чувствительности датчика, при установке на высоте 2.8м, изображена на рисунке.
• Установка датчика на меньшей высоте уменьшит зону чувствительности.

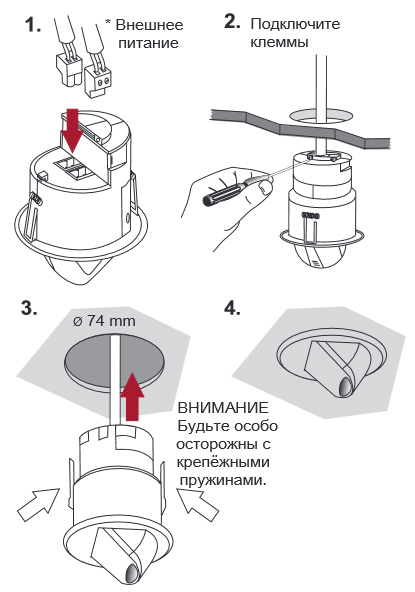

Установка датчика присутствия DIGIDIM 314

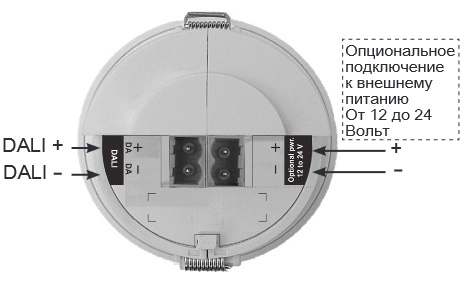

Подключение

  • Внешнее питание/DALI: 2-пин разъём, Провода: 0.5 mm - 2.5 mm, Гибкий, или одножильный
  • Тип провода: Все провода рассчитаны на напряжение осветительной сети

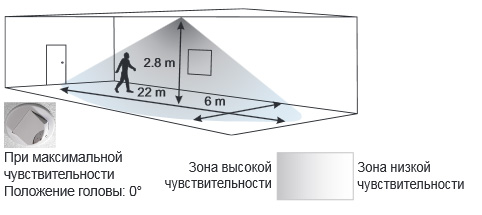

Зона чувствительности датчика присутствия

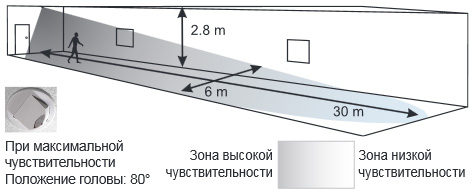

Датчик присутствия DIGIDIM 314 идеален для больших офисов, классов, коридоров и длинных помещений

Идеален для офисов открытой планировки и складов
