Схема подключения Digidim 445

17.04.15 | Раздел публикации: Бытовая техника и электроника

DIGIDIM 445

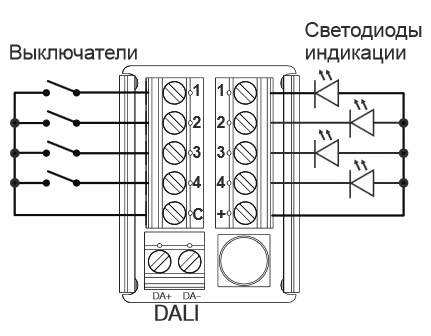

Helvar 445 - Входной миниблок с индикацией. Порядок подключения:




Технические характеристики

  • Потребление энергии DALI: 15 мА
  • Максимальное напряжение на входах: 4 входа, управляемых выключателями, или кнопками
  • Максимальное напряжение на входах: ±7 V
  • Ток короткого замыкания: Макс. 0,5 мА
  • Период опроса входов: 50 ms
  • Изоляция / Изоляция на пробой: Гальванически связан с шиной DALI.
  • Выключатели должны быть электробезопасны.
  • Выход: Источник 5 В (через 1 кΩ)
  • Сечение провода: ≤ 1,5 мм
  • Длина кончика: 5 мм
  • Клеммные винты: Отвёртка М2, шлиц 0,4 х 2,5
  • Окружающая температура: > 0ºC; < 40ºC
  • Температура хранения: > -10°C; < 70°C
  • Oтносительная влажность: Макс. 90% без конденсата
  • Безопасность: EN 60439
  • Класс IP: IP 00
  • Окружающая среда: Соответствует требованиям WEEE и RoHS

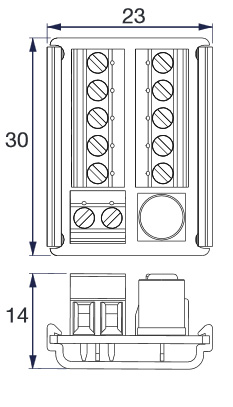

Габариты (мм)

box
