Инструкция по эксплуатации генератора виброакустических помех "Кедр"

1. ОПИСАНИЕ ПРИБОРА.

Адаптивный генератор виброакустической помехи “Кедр” предназначен для защиты контролируемых помещений от утечки акустической информации по вибрационному и акустическому каналам. Принцип действия виброакустической защиты помещений основан на маскировании речи шумовой помехой, которая создаётся с помощью виброизлучателей. Противодействие прослушиванию заключается в излучении шумовой помехи в элементы строительных конструкций здания. Прибор предотвращает возможность прослушивания переговоров с помощью акустических, вибрационных датчиков, лазерных устройств съёма информации, аппаратуры прослушивания через стены, потолки, перекрытия, окна, воздуховоды, трубы отопления и т. п.

1.1 Аппаратура “Кедр” анализирует акустическую обстановку в помещении и на основании результатов анализа, по встроенному алгоритму, формирует сигнал управления, функционально связанный с огибающей акустического (речевого) сигнала. Сформированный сигнал управляет параметрами генератора шума на основе 64 разрядной двоичной псевдослучайной последовательности, как во временной области, так и по амплитуде. Это позволяет локализовать виброакустическую помеху во время произнесения слов и повысить ее спектральную плотность.

1.2 Аппаратура “Кедр” реализует распределенную виброакустическую защиту помещения сетью излучателей малой мощности, что позволяет надёжно закрыть локальные области утечки информации по виброакустическому каналу (микротрещины, полости и. т.п.), а также снизить общий уровень акустического фона в защищаемом помещении при работе прибора “Кедр”.


1.3 Прибор может работать в двух режимах «1» - адаптивный, «2» - непрерывный. При работе в режиме «1» обеспечивается оптимальное перекрытие уровня речи уровнем помехи в строительных конструкциях, а также минимальное излучение шума в само помещение. В режиме «2» прибор работает в непрерывном режиме. Переключение режимов осуществляется с помощью тумблера находящегося на задней панели прибора.

1.4 Прибор “Кедр” имеет три канала для подключения излучателей. К каналам «1» и «2» подключаются излучатели ПКИ-1 для зашумления строительных конструкций, к каналу «НЧ» излучатели ЭМ-1 для зашумления воздуховодов. Все три канала имеют независимую регулировку, что позволяет выставлять необходимый для защиты уровень шума на стенах, на окнах, трубах отопления.

1.5 К прибору могут быть подключены до 40 излучателей типа ПКИ-1, по 20 излучателей на каждый канал, а также до 4 электромагнитных излучателя типа ЭМ-1. (Способ подключения см. пункт 7).


2. ОРГАНЫ УПРАВЛЕНИЯ ПРИБОРОМ.

2.1. На передней панели прибора расположены:
- кнопка включения прибора;
- индикатор режимов работы.

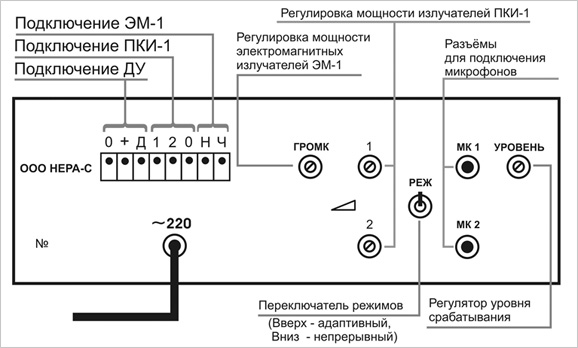

2.2. На задней панели прибора располагаются (рис.1):
- разъёмы для подключения выносных микрофонов «МК1», «МК2;»
- регулятор уровня срабатывания устройства « УРОВЕНЬ»;
- клеммы для подключения виброизлучателей ПКИ-1 «1, 2, 0»;
- регуляторы мощности виброакустического сигнала «1» «2»;
- клеммы для подключения излучателей ЭМ-1-«НЧ»
- регулятор мощности излучателей ЭМ-1-«ГРОМК»
- клеммы для подключения кнопки дистанционного управления «Д», «+», «0»;
 - шнур электропитания «~220».




3. УСЛОВИЯ ЭКСПЛУАТАЦИИ.

3.1 Рабочая температура окружающей среды от 5 до 40 °С.
3.2 Предельная температура окружающей среды (при неработающем приборе) ±50 ºС.
3.3 Относительная влажность не более 80 % при 25 °С.
3.4 Атмосферное давление 730±30 мм рт.ст.


4. УКАЗАНИЯ МЕР БЕЗОПОСНОСТИ.

Прибор питается от сети, напряжение 220 В, 50 Гц, поэтому при эксплуатации, ремонте и монтаже, необходимо соблюдать соответственные меры предосторожности. Все работы по подключению излучателей к прибору, должны осуществляться только в выключенном состоянии и не менее чем через пять минут после выключения прибора из сети.


5. КОМПЛЕКТ ПОСТАВКИ.

- прибор виброакустической защиты «Кедр»……………………................. 1шт.
- паспорт, техническое описание, инструкция по эксплуатации…..……... 1шт.
- пульт дистанционного управления
(поставляется отдельно за дополнительную плату)………………………..
1шт.
- упаковка……………………………………………………………………..…… 1шт.

Примечание: прибор может комплектоваться излучателями ПКИ-1 и ЭМ-1, керамическими и пъезоизлучателями по отдельному заказу.


6. ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ.

- полоса частот сигнала защиты, Гц ………………………………….. 175 - 7000
- количество каналов ……………………………………………………. 3
- максимальное количество подключаемых датчиков
ПКИ-1на «1» канал ………………………………………………………..
20
- максимальное количество подключаемых датчиков
ПКИ-1на «2» канал ………………………………………………………..
20
- максимальное количество подключаемых датчиков ЭМ-1 ........... 4
- радиус действия одного датчика ПКИ-1
(бетонная стена толщиной до 55 см), м ………………………………
1,5
- минимальное сопротивление излучателей,
подключаемых к «НЧ», Ом ……………………………………………..
4
- потребляемая мощность, ВА …………………………………………. 20
- габаритные размеры, мм ……………………………………………… 160х220х54


7. ВЫБОР И ПОДКЛЮЧЕНИЕ ИЗЛУЧАТЕЛЕЙ.

7.1. Для защиты помещения с помощью прибора «Кедр» необходимо придерживаться следующих рекомендаций:
- для защиты от утечки информации по вибрационному каналу через стены, перекрытия, системы водоснабжения и отопления, а также через окна, стёкла, зеркала и т.п. используются излучатели ПКИ-1;
- для защиты воздуховодов, вентиляционных шахт, тамбуров, открытых окон, форточек, применяются излучатели ЭМ-1 или аналогичные.
Примечание: при использовании вместо излучателей ПКИ-1 излучателей другого типа, фирма не несёт ответственности за качество защиты и сохранность аппаратуры.

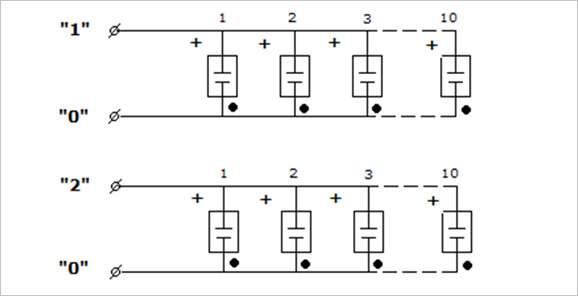

 7.2. Подключение излучателей ПКИ-1 осуществляется параллельно с соблюдением полярности включения, методом пайки. На излучателях ПКИ-1 тёмный провод - «0», белый провод - «+»(рис. 2).

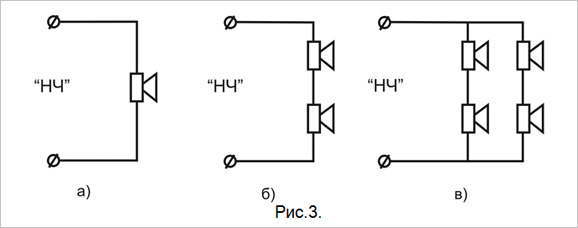

 7.3. На излучателях ЭМ-1 подключение осуществляется методом пайки, последовательно параллельно (рис. 3)




7.4. Крепление излучателей ПКИ-1 к защищаемой поверхности осуществляется с помощью специального крепежа, входящего в комплект поставки, либо с помощью клея (клей в комплект не входит).

7.5. Для крепления излучателей ПКИ-1 к стене, потолку, полу, защищаемой поверхности, сверлятся отверстия Ø 6 мм в которое с помощью приспособления забивают штифт с резьбой, а затем накручивают излучатель.

Примечание: излучатель ПКИ-1 должен плотно прилегать к защищаемой поверхности. Штифт должен плотно держаться в стене, если этого нет, то укрепить его с помощью металлических прокладок или клея.

7.6. Для крепления излучателя ПКИ-1 к трубам отопления используется хомут (в комплект не входят). При установке между излучателем и трубой необходимо проложить изолирующий материал (фторопластовая лента толщиной не менее 0,05 мм в два слоя).

7.7. При установке излучателей ПКИ-1 на оконное стекло излучатель их рекомендуется размещать на расстоянии не менее 20 см от края стекла или защищаемой поверхности.

7.8. Подключение излучателей ПКИ-1 должно осуществляться проводом сечение которого не менее 0,1 мм², ЭМ-1 не менее 0,5 мм².


8. ПОДГОТОВКА ПРИБОРА К РАБОТЕ И РАБОТА С ПРИБОРОМ.

8.1. Для работы прибора в адаптивном режиме необходимо:

8.1.1. Подключить кнопку дистанционного управления к клеммам «Д» и «0», если она используется.
8.1.2. Подключить шлейфы излучателей ПКИ-1 и ЭМ-1 к соответствующим гнёздам.

8.1.3. Подключить микрофоны «МК 1» и «МК 2» в соответствующие гнёзда и установите их на расстоянии 1м от места переговоров. Если расстояние между разговаривающими менее 1 м, то используйте один микрофон, если более, то два микрофона.

8.1.4. Вставить вилку шнура питания в сеть ~220В, 50 Гц.

8.1.5. Включить кнопку электропитания на передней панели прибора, а также включить прибор с помощью кнопки дистанционного управления, либо пульта дистанционного управления.

8.1.6.Установите на задней панели переключатель «РЕЖИМ» в положение «2» (непрерывный режим, соответствует нижнему положению тумблера).

8.1.7. Вращая соответствующие регуляторы на задней панели «УРОВЕНЬ», «1» и «2», «ГРОМК», установите необходимый уровень шума в строительных конструкциях помещения, стенах, вентиляционных коробах. При установке необходимо контролировать уровень шумового сигнала с помощью специального комплекса для акустических и вибрационных измерений.

8.1.8. После этого перевести переключатель «РЕЖИМ» в положение «1» (адаптивный режим, верхнее положение тумблера) и с помощью регулятора «УРОВЕНЬ» установить уровень срабатывания прибора от речевого сигнала.

8.2. Для работы в непрерывном режиме необходимо:

8.2.1. Подготовить прибор к работе по методике описанной в пунктах 8.1.1- 8.1.5 и установить тумблер «РЕЖ» в нижнее положение..

8.3. Индикация.

8.3.1. При работе в непрерывном режиме светодиод горит зеленым светом.
При переходе в адаптивный режим и при дистанционном выключении прибора – свечение оранжевое.
При коротком замыкании на выходах «1» и «2» генерация в приборе отключается и светодиод загорается красным светом.


9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА.

9.1. Изготовитель гарантирует работоспособность прибора виброакустической защиты «Кедр» в течение одного года с момента продажи при соблюдении потребителем условий эксплуатации. Гарантийный срок исчисляется со дня продажи прибора торговой организации или, если торговая организация не заполнила свидетельство о продаже, со дня выпуска прибора.
9.2. Изготовитель обязуется производить безвозмездный ремонт или замену в течение срока гарантии при соблюдении потребителем условий эксплуатации.

9.3. Гарантия не распространяется на приборы имеющие, механические повреждения, вскрытые потребителем, с нарушением пломб изготовителя, при нарушении условий эксплуатации, с утерянными сопроводительными документами (паспортом).

9.4. По истечении гарантийного срока или утраты права на гарантию, изготовитель осуществляет платный ремонт прибора. Стоимость ремонта определяет изготовитель после экспертизы прибора.
